中丝线切割厂家介绍单板微机线切割控制系统电路

2021-01-31 12:00:05

单板微机线切割微机控制器生产较早,目前基本很少生产,但在现在线切割机床用户中确实数量很大,股癣一个有代表性的电路进行分析单板微机线切割控制系统电路介绍:

线切割单板微机一般采用TP-801A单板机,有些泰州线切割生产厂家也用自己制造的简化后的单板微机,它采用经稳压的+5V电压不稳会影响单板机正常工作。

1)单板机微机输出信号,单板机输出的信号有电报机输入头走纸信号,线切割高频电源控制信号及步进电动机控制信号。

线切割步进电动机控制信号,对X轴步进电动机控制信号Xao,Xbo,Xco分别由单板机借口电路PIO芯片的PAO,PA1,PA2输出,对Y轴步进电动机的控制信号Yao.Ybo.Yco分别由单板机的PA3,PA4,PA5输出。

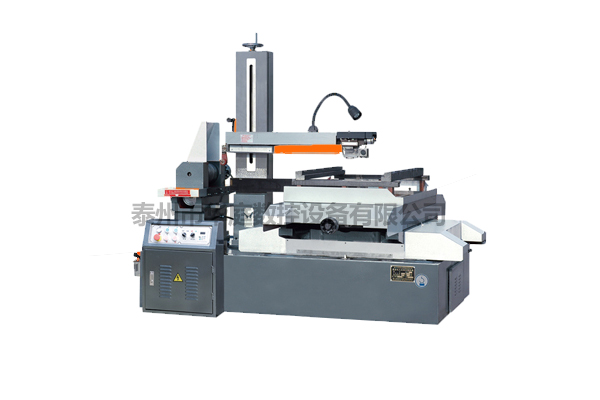

数控机床

 (2)高频电源控制信号Pg,电火花线切割加工时供给产生电火花的电源叫脉冲电源,一般称为高频电源,线切割加工时,要求线切割对高频电源的接通和断开实现自动控制,一般要求当把以输入控制器的程序调出来要开始变频进给时,必须能自动接通高频电源,而当零件的程序全部加工完时,线切割机床能自动关断高频电源。

线切割机床高频电源控制信号Pg由PA6输出,当有程序时,Pg输出为高电平(3.5),当没程序时Pg输出为低电平(约0V左右)。

(3) 电报机输入头走纸信号P1,当面板按键启动电报机头输入时,由PB7输出在高和低电平间变化的脉冲信号去驱动电报机输入头的走纸线圈。
